Calculs Spécialisés,

l’ingénierie
aux compétences certifiées
pour vos procédés

Travaux neufs ou modifications de l’existant

Vos besoins

  • Calculs mécaniques en tous genres (tuyauterie, structures, équipements sous pression, analyses éléments finis…)
  • Garantir la tenue de vos installations au regard de tous types de sollicitations (statiques, dynamiques…)
  • Assurer la conformité du dimensionnement de vos équipements et structures, suivant les réglementations ou normes et codes de construction applicables
  • Appuyer vos démarches de certification vis-à-vis d’organismes notifiés par un/des calcul(s) mécanique(s)
  • Estimer le coût de vos constructions, fonction des dimensionnements mécanique requis (épaisseurs nécessaires, nombre de structure supports, tonnage de structure…)
  • Anticiper les besoins permettant de gérer au mieux les interfaces associées à un projet multi corps d’états (études de faisabilité liées aux problématiques de tenue mécanique, estimation de descente de charges sur Génie Civil ou sur équipements…)
  • Identifier la cause d’une avarie de fonctionnement pouvant être liée à un mauvais dimensionnement de vos installations (usure prématurée ou défaut d’alignement constaté sur une turbine ou une pompe…)

Nos Solutions Calculs Spécialisés 2c2i

2c2i, ingénierie des procédés, garantie la tenue mécanique de vos installations face à tous types de sollicitations.
De par son rattachement à un ensemblier industriel majeur (Boccard), 2c2i intègre pour vous, dès la phase de conception, les contraintes de sécurité, montabilité, constructabilité et maintenabilité dans tous ses domaines d’expertises.

Calcul de tuyauteries – Analyses de flexibilité :

  • Analyse de tuyauteries simples et de tuyauteries double enveloppes
  • Détermination des épaisseurs requises
  • Calculs/gestion des dilatations
  • Détermination des types et des positions requises des supports
  • Détermination des lyres de dilatations requises
  • Détermination des descentes de charges sur structures supports et équipements
  • Calculs détaillés de composants fortement sollicités
  • Chargements statiques (pression, température, vent, neige, etc)
  • Chargements dynamiques (séisme, coup de bélier, décharge de soupape de sécurité etc.)

Contactez-nous !

Calculs Spécialisés

  • Analyse de tuyauteries simples et de tuyauteries double enveloppes
  • Détermination des épaisseurs requises
  • Calculs/gestion des dilatations
  • Détermination des types et des positions requises des supports
  • Détermination des lyres de dilatations requises
  • Détermination des descentes de charges sur structures supports et équipements
  • Calculs détaillés de composants fortement sollicités
  • Chargements statiques (pression, température, vent, neige, etc)
  • Chargements dynamiques (séisme, coup de bélier, décharge de soupape de sécurité etc.)

Success Stories

Centrale diesel Haute Corse – 7 x 18MW : Etudes des lots tuyauterie, structures et réservoirs de stockage

(EDF, Lucciana, Corse, France)

Pour ce projet nous avons réalisé des calculs de flexibilité des réseaux de tuyauteries (dilatation, neige, vent, coup de bélier, ouverture de soupape…).
Les dimensionnements mécaniques ont été réalisés suivant la norme NF EN 13480, sur le logiciel CAESARII (calcul de tuyauteries statiques et dynamiques).

En ce qui concerne les calculs des supports de tuyauterie, ils ont été effectués sur le logiciel Robot Structural Analysis (logiciel de calcul de structures métalliques).

Le calcul de charpentes métalliques (passerelles, rack de tuyauterie…), respecte quant à lui, l’Eurocode NF EN 1993-1-1 (Analyse de résistance mécanique des structures, Analyse de stabilité au flambement et au déversement, Calcul des ancrages et des assemblages…).

Étude détaillée du réseau d’utilités

(Agate (Agence de Gestion Avancée de Traitement des Effluents), Cadarache, France)

2c2i a réalisé l’étude détaillée du réseau d’utilités de l’atelier de gestion avancée pour le traitement des effluents radioactifs sur le site du CEA de Cadarache.

Nous avons réalisé le dimensionnement mécanique (sismique) de l’ensemble des tuyauteries et des supports associés (240 notes de calcul de flexibilité des tuyauteries).

Calculs selon les standards d’étude SGN et code de construction CODETI (calculs statiques et dynamiques).

Rénovation des tronçons de récupération des gaz des essais des propulseurs

(Saclay, France)

2c2i a réalisé le calcul du collecteur d’extraction de gaz sur un réacteur d’essai : gaine de circulation des gaz en DN2500 avec une double enveloppe pour la circulation du fluide de refroidissement (très haute température : sortie des gaz à 1400°C).

Calcul des lignes vapeurs de la centrale à biomasse Dalkia de Limoges

(Centrale Biomasse, Limoges, France)

Pour le client Dalkia, nous avons réalisé le dimensionnement des lignes vapeurs principales suivant le CODETI : HP (Haute pression), MP (moyenne pression) et BP (basse pression).
2c2i a pris en compte des phénomènes de fluage des matériaux (lignes HP : 80 bars, 520°C) et a travaillé sur des lignes soumises aux exigences de la directive des équipements sous pression (DESP, PED) : catégorie de risque III.
2c2i a été également été en mesure de prendre en considération le phénomène dynamique (fermeture rapide de vanne, coup de bélier).

Enfin, 2c2i a défini les composants spécifiques de supportage (boite à ressort, supports à portance constante…) et a réalisé le calcul du piperack interne au bâtiment.

Étude détaillée d’une tuyauterie en titane pour l’unité de désulfuration du circuit de torche de l’usine de cokéfaction

(Fos-sur-Mer, France)

2c2i a effectué les calculs de flexibilité de réseaux en titane (analyse de contraintes, définition de boite à ressorts, calcul des efforts sur les supports…) ainsi que des lignes de catégorie de risque III suivant la directive des équipements sous pression (DESP/PED).

Calcul des lignes principales de la centrale «supercritique» de Be?chatów en Pologne – 858MW

(Belchatow, Pologne)

Calcul des lignes principales (HP/MP/BP/Eau alimentaire) de la centrale charbon supercritique de Be?chatów (haute pression, haute température, fluage des matériaux, relaxation des contraintes thermiques…).
Dimensionnements suivant la norme NF EN 13480, sur le logiciel ROHR II.
Tuyauteries spécifiées en diamètre intérieur : ID 150 à ID 855 – 34 à 620 bars – 195 à 587°C
Lignes soumises aux exigences de la directive des équipements sous pression (DESP, PED) : catégorie de risque III.

Définition des composants de supportage (boite à ressorts, supports à portance constante)
Calcul éléments finis de composants non couvert par les codes de calcul.

Étude APS d’un module de filtration pour FPSO

(TOTAL, KAOMBO, ANGOLA)

Calcul en phase APS d’un topside à destination du FPSO du projet KAOMBO.
Calcul sous sollicitations variées : vent, houle, explosion (blast), levage (prise en compte de l’incertitude de la position du CdG)…
Calcul de tuyauterie composites (PEHD, SVR) suivant la norme BS 7159 et UKOOA

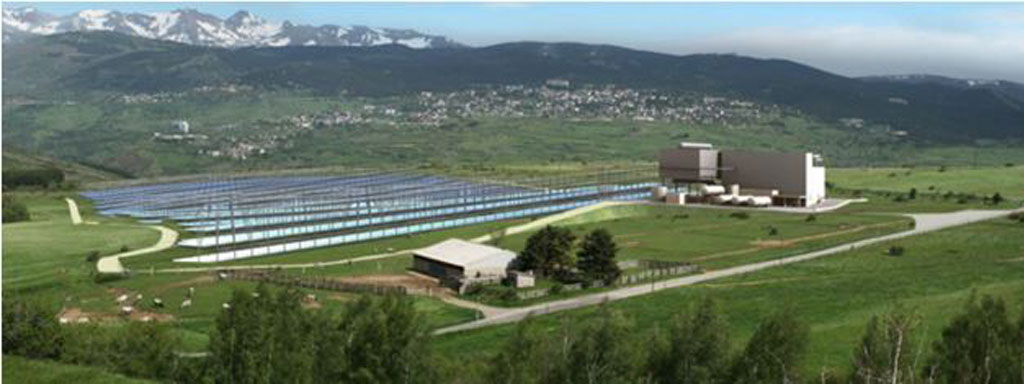

Calcul des collecteurs vapeur et collecteurs eaux d’une centrale à concentration solaire sur le site de LL0.

(SunCnim, eLLO, FRANCE)

Calcul de flexibilité des collecteurs vapeur (DN250, 300°C, altimétrie de 12 m) et des collecteurs eaux associés.
Dimensionnement mécanique des structures supports permettant le supportage des collecteur vapeur à 12m de hauteur (poteaux haubanés – calcul non linéaire incluant les effets du second ordre).
Dimensionnements détaillé incluant les sollicitations sismiques (dimensionnement des profilés, analyses de stabilités, calcul des assemblages et ancrages) des racks de tuyauterie de la zone du bloc usine.
